サンスイ トランス

SANSUI スピーカー用アウトプットトランス 8Ω12:1 【ST-32】SANSUI トランジスタ用 ドライバートランス 【ST-75P】SANSUI ドライバートランス 【ST-25A】SANSUI スピーカー用アウトプットトランス 4/8Ω2.58:1 【ST-60】SANSUI インプットトランス 【ST-14】SANSUI アウトプットトランス 【ST-30(A)】SANSUI ドライバートランス 【ST-21】SANSUI ドライバートランス 【ST-26】SANSUI ドライバートランス 【ST-92】SANSUI ドライバートランス 【ST-75】SANSUI ドライバートランス 【ST-59】SANSUI ドライバートランス 【ST-79A】SANSUI スピーカー用アウトプットトランス 8Ω10.8:1 【ST-81】SANSUI ドライバートランス 【ST-23】SANSUI ドライバートランス 【ST-71】SANSUI アウトプットトランス 【ST-45】SANSUI アウトプットトランス 【ST-65B】SANSUI トランジスタ用 ドライバートランス 【ST-71P】SANSUI トランジスタ用 アウトプットトランス 【ST-32P】SANSUI アウトプットトランス 【ST-62】


商品の説明

  • ラジオの工作で長い歴史のある超定番の出力トランスです。トランジスタ数石でスピーカーを鳴らすラジオの出力に使われます。(インピーダンス1.2kΩCT付き:8Ω)1次センタータップつきですがPP用という指定は無く、シングルでの使用例も多いようです。【仕様】・出力:0.2W・推奨容量:・インピーダンス・一次:※1200Ω・インピーダンス・二次:8Ω・周波数特性(±1dB):・挿入損失:・1次インダクタンス・重畳電流:・1次インダクタンス・バランス:・1次インダクタンス・アンバランス:・許容直流電流:・許容直流電流・バランス(2本分):・許容直流電流・アンバランス:・巻数比:12:1・端子形状:リード・質量:13g・用途例:・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:10KΩ・インピーダンス・二次:※ 600Ω・直流抵抗・一次:420Ω・直流抵抗・二次:21Ω・巻数比:4.15:1・端子形状:ピン・質量:13g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:4KΩ・インピーダンス・二次:※ 2KΩ・直流抵抗・一次:250Ω・直流抵抗・二次:160Ω・巻数比:1.38:1・端子形状:リード・質量:13g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・出力:3.0W・推奨容量:・インピーダンス・一次:※60Ω・インピーダンス・二次:4Ω・8Ω・周波数特性(±1dB):・挿入損失:・1次インダクタンス・重畳電流:・1次インダクタンス・バランス:・1次インダクタンス・アンバランス:・許容直流電流:・許容直流電流・バランス(2本分):・許容直流電流・アンバランス:・巻数比:2.58:1・端子形状:リード・質量:149g・用途例:・備考:※印はセンタータップ付
  •

    商品の説明

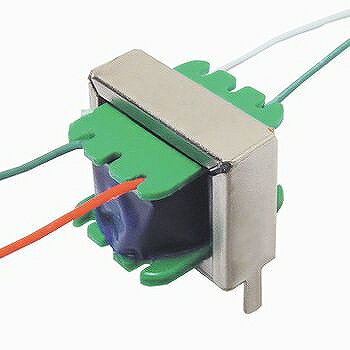

  • ラジオ他トランジスタ回路の工作用として不動のロングセラーを誇る橋本トランス(サンスイ)のSTトランスです。このST-14型は500kΩ:1kΩというかなり特殊な仕様です。最近では高い巻き線比を生かしてガイガーカウンター用の高圧電源用に使われる例もあるようですがもともとは低圧・小信号用です。【仕様】・インピーダンス・一次:500KΩ・インピーダンス・二次:1KΩ・直流抵抗・一次:6.2KΩ・直流抵抗・二次:32Ω・巻数比:22.4:1・端子形状:リード・質量:13g・備考:
  •

    商品の説明

  • ・パッケージ :・出力 :0.02W・インピーダンス・一次 :▲12.5kΩ・インピーダンス・二次 :50kΩ・直流抵抗・一次 :540Ω・直流抵抗・二次 :1.25KΩ・巻数比 :0.0430555555555556・形状 :CB-12・端子形状 :リード・質量 :6.5g・備考 :▲印はオートトランス(チョークコイル兼用)
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:10KΩ・インピーダンス・二次:※ 2KΩ・直流抵抗・一次:630Ω・直流抵抗・二次:120Ω・巻数比:2.24:1・端子形状:リード・質量:13g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:20KΩ・インピーダンス・二次:※ 1KΩ・直流抵抗・一次:1.6KΩ・直流抵抗・二次:73Ω・巻数比:4.38:1・端子形状:リード・質量:13g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:1.3KΩ・インピーダンス・二次:150Ω×2(※ 600Ω)・直流抵抗・一次:73Ω・直流抵抗・二次:21.5Ω×2・巻数比:2.9:×2・端子形状:リード・質量:60g・備考:※印はセンタータップ付
  •

    商品の説明

  • トランジスタラジオ用のオーディオトランスとして長い歴史のあるSTシリーズの中で少し毛色の変わった製品です。10kΩ:600Ω(センタータップ付き)という仕様はラジオよりはプロオーディオのバランスライン出力にマッチします。質量13gとコアも小さいのでマイクロフォン出力など小信号のアンバランス→バランス変換などに向いています。安価な製品のため磁気シールド等は施されていません。【仕様】・インピーダンス・一次:10KΩ・インピーダンス・二次:※ 600Ω・直流抵抗・一次:420Ω・直流抵抗・二次:21Ω・巻数比:4.15:1・端子形状:リード・質量:13g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:25KΩ・インピーダンス・二次:※ 1KΩ・直流抵抗・一次:1.65KΩ・直流抵抗・二次:71Ω・巻数比:4.67:1・端子形状:リード・質量:14g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:※ 600Ω・インピーダンス・二次:※ 40Ω・直流抵抗・一次:36Ω・直流抵抗・二次:2.5Ω・巻数比:3.68:1・端子形状:リード・質量:60g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・出力:0.2W・推奨容量:・インピーダンス・一次:※1KΩ・インピーダンス・二次:8Ω・周波数特性(±1dB):・挿入損失:・1次インダクタンス・重畳電流:・1次インダクタンス・バランス:・1次インダクタンス・アンバランス:・許容直流電流:・許容直流電流・バランス(2本分):・許容直流電流・アンバランス:・巻数比:10.8:1・端子形状:リード・質量:14g・用途例:・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:2KΩ・インピーダンス・二次:※ 2KΩ・直流抵抗・一次:300Ω・直流抵抗・二次:170Ω・巻数比:1:1・端子形状:リード・質量:13g・備考:※印はセンタータップ付
  •

    商品の説明

  • 600Ω:600Ω(2次側センタータップ付き)の小型トランスです。シリーズには色々なものがありますがこのST-71はオーディオラインのアイソレーションやアンバランス→バランスの変換に使われることが多いようです。コアが小さいためプロオーディオのバランスライン出力など大きな信号を扱う箇所には不向きです。【仕様】・インピーダンス・一次:600Ω・インピーダンス・二次:※ 600Ω・直流抵抗・一次:51Ω・直流抵抗・二次:55Ω・巻数比:1:1・端子形状:リード・質量:14g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・出力:0.2W・推奨容量:・インピーダンス・一次:※600Ω・インピーダンス・二次:10Ω・周波数特性(±1dB):・挿入損失:・1次インダクタンス・重畳電流:・1次インダクタンス・バランス:・1次インダクタンス・アンバランス:・許容直流電流:・許容直流電流・バランス(2本分):・許容直流電流・アンバランス:・巻数比:7.75:1・端子形状:リード・質量:13g・用途例:・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・出力:8.0W・推奨容量:・インピーダンス・一次:※40Ω・インピーダンス・二次:4・8・16Ω・周波数特性(±1dB):・挿入損失:・1次インダクタンス・重畳電流:・1次インダクタンス・バランス:・1次インダクタンス・アンバランス:・許容直流電流:・許容直流電流・バランス(2本分):・許容直流電流・アンバランス:・巻数比:1.52:1・端子形状:リード・質量:400g・用途例:・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・インピーダンス・一次:600Ω・インピーダンス・二次:※ 600Ω・直流抵抗・一次:51Ω・直流抵抗・二次:55Ω・巻数比:1:1・端子形状:ピン・質量:14g・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・出力:0.2W・推奨容量:・インピーダンス・一次:※1200Ω・インピーダンス・二次:8Ω・周波数特性(±1dB):・挿入損失:・1次インダクタンス・重畳電流:・1次インダクタンス・バランス:・1次インダクタンス・アンバランス:・許容直流電流:・許容直流電流・バランス(2本分):・許容直流電流・アンバランス:・巻数比:12:1・端子形状:ピン・質量:13g・用途例:・備考:※印はセンタータップ付
  •

    商品の説明

  • 【仕様】・出力:3.0W・推奨容量:・インピーダンス・一次:※120Ω・インピーダンス・二次:4Ω・8Ω・周波数特性(±1dB):・挿入損失:・1次インダクタンス・重畳電流:・1次インダクタンス・バランス:・1次インダクタンス・アンバランス:・許容直流電流:・許容直流電流・バランス(2本分):・許容直流電流・アンバランス:・巻数比:3.66:1・端子形状:リード・質量:149g・用途例:・備考:※印はセンタータップ付
